Kết cấu Chi Tiết của - Kệ Kho Công nghiệp CN3638

1. Chất liệu: Sản xuất Nguyên liệu Thép Hoa Sen, Việt Nhật, Thép Nhập Khẩu, Toàn bộ sản phẩm được Sơn tĩnh điện chống oxi hóa và chống trầy

2. Chân trụ thép hình omega : 90mm x 70mm x dày 2mm

3. Thanh thép ngang (Beam): 120mm x 45mm x dày 1,5mm

4. Thanh hỗ trợ Pallet ( Cross) Théo hộp C 40mm x 40mm x dày 1,4m

5. Thanh ngang rồng vượt qua trụ 70mm x 90 thép C25mm x 40mm x dày 1,2mm

6. Thanh chéo C25mm x 45mm x 1,2mm

7. Bát móc dày 3,5mm chắc chắn, bulong ốc liên kết mạ kẽm

8. Đế dày 3,5mm bảo vệ nền chống trầy xước

9. Lớp bảo vệ trụ dày 3,5mm bảo vệ trụ tránh va chạm nâng cao và hàng

10.  Kích thước: Cao 6,36m - Sâu 1,2m x dài 2,6m x 3 tầng

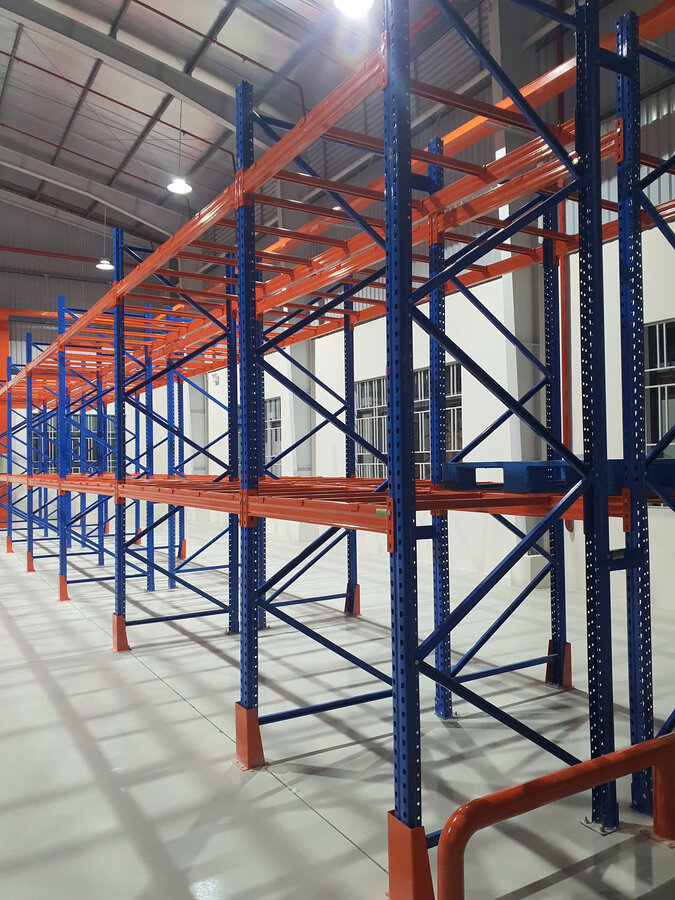

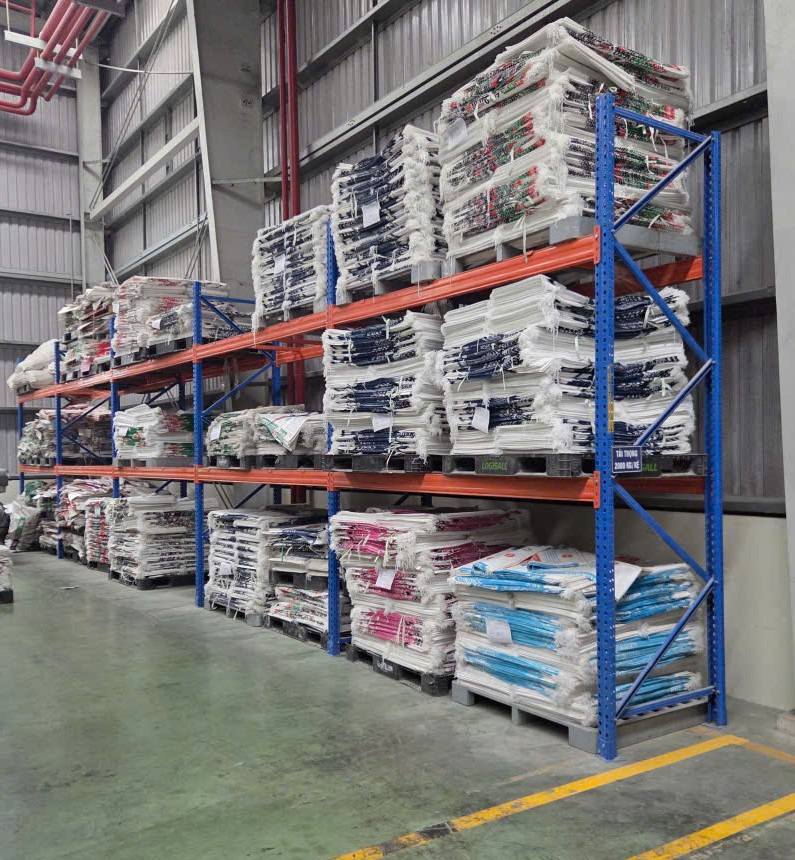

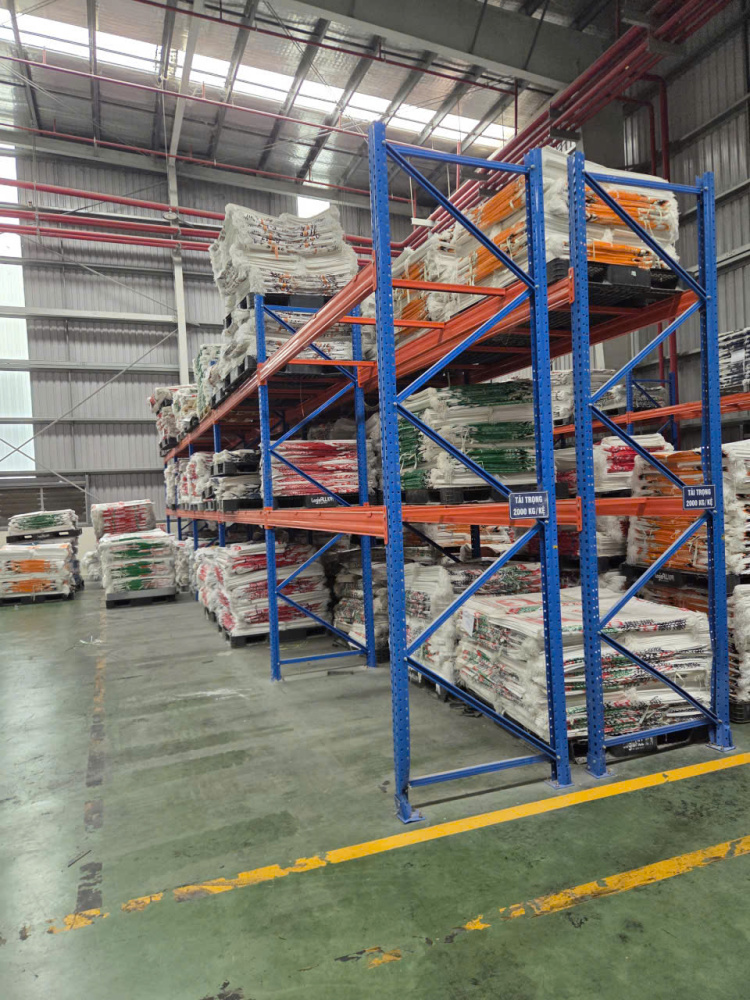

Kệ Kho Công Nghiệp CN3638 - Giải Pháp Lưu Trữ Hàng Hóa Tải Trọng Cao

Kệ kho công nghiệp CN3638 là hệ thống giá đỡ chuyên dụng được sử dụng phổ biến trong các kho hàng, nhà sản xuất, trung tâm logistics và khu vực lưu trữ hàng hóa có quy mô lớn. Đây là dòng kệ được thiết kế nhằm nhắm tới khả năng tối ưu chứa hàng theo chiều cao, giúp doanh nghiệp tận dụng tối đa kho tích trữ nhưng vẫn đảm bảo xuất nhập hàng nhanh chóng, thuận tiện.

Khác với các loại kệ lưu trữ thông thường, kệ kho công nghiệp được nghiên cứu dựa trên yêu cầu về tải trọng, độ ổn định và tính an toàn trong quá trình vận hành. Toàn bộ hệ thống được tạo ra từ các bộ phận thép gia công chính xác, kết hợp với lớp sơn tĩnh điện bảo vệ bề mặt, giúp kệ có khả năng sử dụng lâu dài trong môi trường kho xưởng công nghiệp.


Cấu hình chính của kệ kho công nghiệp Selective Pallet Rack

Một bộ kệ kho công nghiệp hoàn chỉnh bao gồm nhiều bộ phận liên kết với nhau để tạo thành hệ thống chịu lực chắc chắn. Mỗi chi tiết đều có vai trò quan trọng trong việc đảm bảo khả năng tải và độ ổn định của toàn hệ thống.

1. Khung trụ đứng (Khung thẳng đứng)

Khung trụ đứng là bộ phận chịu lực chính của hệ thống kệ kho công nghiệp. Đây là loại thép được tạo ra với nhiều lỗi liên kết dọc theo thân trụ, giúp dễ dàng điều chỉnh vị trí lắp đặt các tầng chứa hàng theo nhu cầu sử dụng.

Các xi lanh chân được thiết kế với độ cứng cao, có khả năng chịu lực nén từ toàn bộ lượng hàng hóa được truyền xuống nền kho. Tùy chỉnh tải yêu cầu, kích thước và độ dày của các trụ thanh sẽ được tính toán phù hợp để đảm bảo an toàn trong quá trình sử dụng.

Các khung trụ thường được liên kết với nhau bằng hệ thống thanh ngang và chéo, tạo thành một khung vững chắc, chế độ rung hạn chế khi lưu trữ hóa hóa khối lượng lớn.

2. Thanh dầm chịu tải (Beam Rack)

Thanh dầm là bộ phận nằm ngang kết nối giữa hai trụ trụ, có nhiệm vụ tiếp theo hỗ trợ nâng cấp pallet hoặc sàn chứa hàng.

Đây là chi tiết chịu tải lớn nhất trong hệ thống kệ. Beam thường được sản xuất từ ​​thép có thể định hình, loại hộp thiết kế hoặc loại Omega nhằm tăng cường khả năng chống cong khi đặt hàng hóa nặng.

Hai đầu thanh được thiết kế theo dạng móc liên kết, giúp lắp ráp nhanh chóng với các trụ nhanh và chắc chắn. Người sử dụng có thể dễ dàng thay đổi khoảng cách giữa các tầng kệ theo chiều cao của từng loại hàng hóa.

3. Thanh toán ngang và chéo

Hệ thống thanh nan có nhiệm vụ liên kết các trụ trụ lại với nhau, giúp tăng tốc độ ổn định cho toàn bộ kết cấu kệ.

Ngang giúp giữ cách cố định giữa các xi lanh chân, trong khi vượt qua giúp phân chia năng lực, hạn chế chế độ rung động hoặc biến thể khi kệ chịu tải lớn.

Đối với các hệ thống kệ công nghiệp có chiều cao lớn, hệ thống ngọc là bộ phận đặc biệt quan trọng nhắm đảm bảo độ cứng và an toàn trong quá trình khai thác thác.

4. Chân đế và bản mã chân trụ

Phần chân đế được lắp đặt ở vị trí tiếp xúc trực tiếp với nền tảng. Bộ phận này giúp phân bổ bổ sung tải trọng từ hệ thống kệ xuống mặt sàn, đồng thời tăng cường khả năng cân bằng cho toàn bộ cấu hình.

Chân đế thường được kết hợp với bulong neo nền trong các hệ thống kệ tải lớn, giúp cố định kệ chắc chắn hơn, đặc biệt trong môi trường sử dụng xe nâng hoặc vận chuyển hóa thường xuyên.

5. Thanh bảo vệ kệ

Trong các kho hàng sử dụng xe nâng, việc bảo vệ chân trụ là yếu tố rất quan trọng. Thanh bảo vệ được lắp đặt ở những vị trí dễ dàng và hạn chế tối thiểu tác động khi xe nâng chuyển.

Bộ phận này giúp hạn chế tình trạng móp, ảnh hưởng đến cấu hình chịu lực của khung kệ, từ đó nâng cao tuổi thọ sử dụng của hệ thống.

Đặc điểm kỹ thuật nổi bật của kệ kho công nghiệp

khả năng rơi cao

Kệ kho công nghiệp được thiết kế dành riêng cho những môi trường cần lưu trữ số lượng hàng hóa lớn. Hỗ trợ cấu hình thép chắc chắn cùng hệ thống liên kết khoa học, kệ có thể đáp ứng nhiều khả năng tải trọng khác nhau tùy theo nhu cầu sử dụng.

Doanh nghiệp có thể sử dụng kệ để chứa hàng hóa, nguyên vật liệu sản xuất, linh kiện, thiết bị công nghiệp hoặc các loại hàng hóa có kích thước lớn.

Ưu tiên không lưu trữ

Một trong những ưu điểm lớn nhất của kệ kho công nghiệp có khả năng tận dụng chiều cao nhà kho. Thay vì mở rộng diện tích mặt bằng, doanh nghiệp có thể bố trí hàng hóa hóa theo nhiều tầng, giúp tăng sức chứa nhưng vẫn đảm bảo đường đi và khả năng quản lý hàng hóa.

Thiết kế dạng Selective Pallet Rack cho phép xe nâng dễ dàng tiếp cận từng vị trí pallet, phù hợp với các kho hàng có tần suất xuất khẩu thường xuyên.

Hoạt động trong thiết kế và lắp đặt

Mỗi kho hàng có diện tích, loại hàng hóa và nhu cầu vận hành khác nhau. Vì vậy hệ thống kệ công nghiệp có thể được thiết kế theo nhiều kích thước:

• Chiều cao kệ theo chiều cao nhà kho.

• Bố cục diện tích dài.

• Số tầng chứa hàng theo yêu cầu.

• Mức độ quan trọng phù hợp với từng loại sản phẩm.

Việc sử dụng các liên kết hỗ trợ lắp đặt trong quá trình mở rộng, chuyển đổi hoặc thay đổi hệ thống kệ sẽ thuận tiện hơn.

Ứng dụng của kệ kho công nghiệp CN3638

Kệ được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Kho nguyên liệu của nhà sản xuất.

• Kho thành phẩm doanh nghiệp.

• Logistics phân phối trung tâm.

• Kho phụ tùng, linh kiện.

• Kho hàng thương mại điện tử.

• Nhà máy cơ khí, công nghiệp.

Đặc biệt, những doanh nghiệp có nhu cầu quản lý khối lượng hàng lớn, hãy sử dụng pallet và xe nâng thường lựa chọn hệ thống kệ này để nâng cao hiệu quả vận hành.

Quang Đạt sản phẩm kệ kho công nghiệp theo yêu cầu

Với kinh nghiệm trong lĩnh vực cơ khí và sản xuất kệ sắt, Quang Đạt cung cấp các giải pháp kệ kho công nghiệp phù hợp với từng mô hình kho hàng thực tế.

Từ công việc khảo sát trang trí, tư vấn tải trọng, thiết kế cấu hình cho công sản xuất và lắp đặt, mỗi hệ thống kệ đều được tính toán đảm bảo chắc chắn, an toàn và tối ưu chi phí đầu tư cho doanh nghiệp.

Một hệ thống kệ kho tốt không chỉ giúp chứa được nhiều hàng hóa hơn mà còn góp phần xây dựng một công việc khoa học chuyên nghiệp và hiệu quả.
